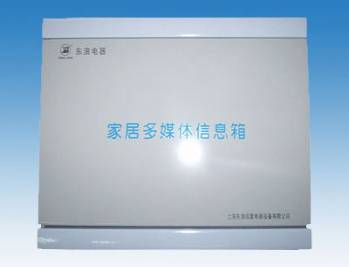

关于家居多媒体信息箱：

　家居多媒体信息箱是专门使用于家庭弱电系统的布线箱。能对家庭的宽带 ,电话线，音频线，同轴电缆，安防网络等线路进行合理有效的布置，实现人们对家中的电话，传真，电脑，音响，电视机，影碟机，安防监控设备及其它网络信息家电的集中管理，共享资源，是解决宽带智能家居装修，提供家庭布线系统解决方案的产品.

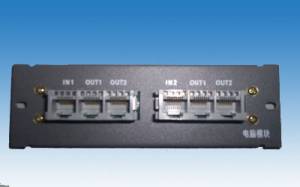

HRD-223—数据模块条

1）、左边3口是相连的RJ45数据口，用于数据的输入/输出（一进二出）转接，即网络进线和家庭电脑的联接，是100M的数据应用。插头用RJ45水晶头。

2）、右边3口左边3口是一样的，也是相连的5类RJ45数据口，可以安排为一进二出数据应用，也可安排为一进二出的电话接口。

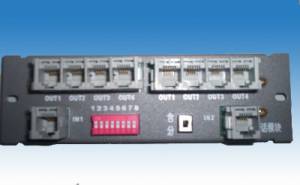

HRD-224-语音模块条

1）、开关打在“分”处，左边5口接1门电话为一进四出，右边也一样；

（接 2门外线电话）

2）、开关打到“合”处，左右5口合二为一，变为一进九出。

3）、不用的分机，可以把相应的红色拨动开关打到“OFF”处，关掉分机振铃。

HRD-224I-电话保密模块

1）、提供电话一进九出或二进八出。

2）、通话带有保密功能，防止分机窃听。

3）、通过拨动开关来控制每一道语音通话功能。

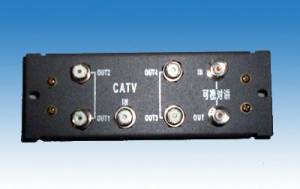

HRTV-14-有线电视四分配器模块条

1）、中间一口安排为输入（IN），两边4口安排为有线电视的输出，接到各个房间。

2）、把有线电视同轴电缆紧固在分配器F头上，拧紧到分配器上即可。

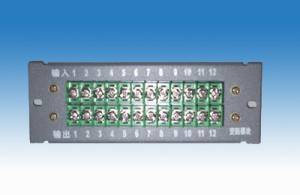

HRD-12-安防模块条

1）、1-6号接线座可用于三表远程抄收信号线的接线；

2 ）、 7-12 号接线座用于可视对讲门铃、紧急按扭等控制线的接线。

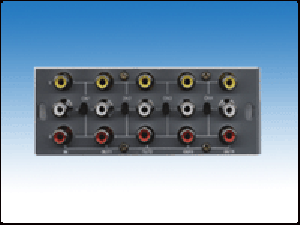

HRV-335-音视频模块条

该模块条分为 R/L/V三组，可满足家里家庭影院背景音乐及儿童房

活动监控等功能。

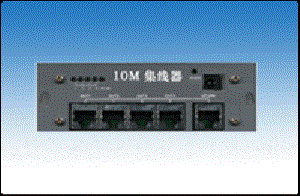

HRHUB-五口网络集线器模块

该模块条有 6口RJ45插座，可同时数台电脑同时上网，建立起小型LAN，

还可实现打印机，扫描仪共享。

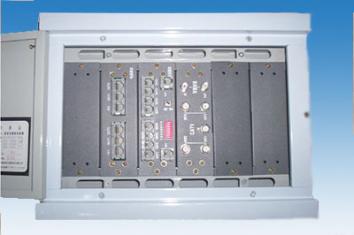

产品型号： HRH-2100A-01型（普通型）

模块配置：语音模块一进九出或二进八出、数据模块二进四出、有线电视一进四出。

本型号可升级成 HRH-2100A-02（增强型） ： 语音保密模块一进九出或二进八出、 5口10M集线器，可供四台电话同时上网功能、有线电视一进四出。

箱体嵌入式规格： 290*190*90mm

HRH-2100A-02（增强型） ： 语音保密模块一进九出或二进八出、 5口10M集线器，可供四台电话同时上网功能、有线电视一进四出。

箱体嵌入式规格： 290*190*90mm

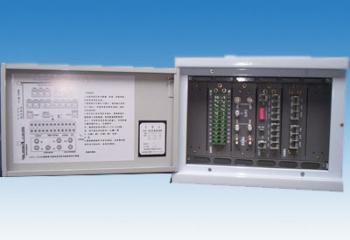

产品型号： HRH-2100A型（标准型）

模块配置：语音模块一进九出或二进八出、数据模块二进四出、有线电视一进四出，安防模块 12对转接端子，可视对讲视频接口一进一出。

箱体嵌入式规格： 290*190*90mm

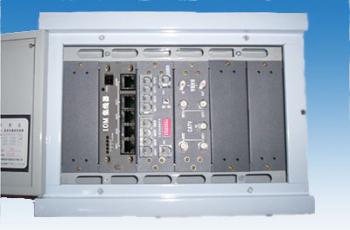

产品型号： HRH-2100B型（增强型）

模块配置：语音模块一进九出或二进八出，有线电视一进四出，安防模块 12对弱电接线端子，音响模块一进四出。五口10M网络集线器。

箱体嵌入式规格： 290*190*90mm 。

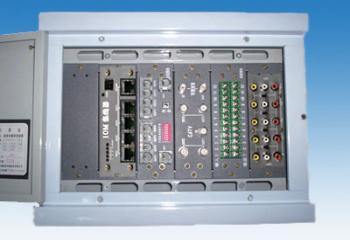

产品型号： HRH-2100B-01型（豪华A型）

模块配置：语音保密模块一进九出或二进八出、五口 10M网络集线器、有线电视一进四出，安防模块12对转接端子，音响模块一进四出。

本型号可升级成 HRH-2100C（豪华B型） ： 电话交换机一托六， 5口10M网络集线器，可供四台电脑同时上网功能、有线电视一进四出、安防模块12对转接端子，音响模块一进四出。

箱体嵌入式规格： 290*190*90mm 。
